📻 Bienvenido a nuestra Guía de Radio
En Canal 19 CB España queremos que cualquier persona, tanto si está empezando en el mundo de la radio como si lleva años disfrutando de ella, pueda encontrar información práctica y sencilla para mejorar su estación.
Aquí encontrarás explicaciones sobre antenas, ROE, planos de tierra, instalaciones móviles y fijas, radio analógica y sistemas digitales como FRN y Zello.
Antenas
Conoce los principios básicos de las antenas, su instalación, ajuste y funcionamiento.
ROE / SWR
Aprende qué significa la ROE y por qué es tan importante para proteger y aprovechar correctamente tu emisora.
Radio digital
Descubre cómo combinar la radio tradicional con plataformas digitales para ampliar tus posibilidades de comunicación.
📡 Las antenas
La antena es uno de los elementos más importantes de cualquier estación de radio. Podemos tener una emisora excelente, pero si la antena está mal instalada o ajustada, gran parte del rendimiento del sistema se perderá.
Longitud
La longitud de la antena está relacionada directamente con la frecuencia de trabajo. Un correcto ajuste permite obtener un mejor rendimiento.
Instalación
La ubicación, altura, entorno y elementos metálicos próximos pueden modificar considerablemente el comportamiento de una antena.
Rendimiento
Una instalación correctamente ajustada permite aprovechar mejor la potencia disponible y obtener comunicaciones más fiables.

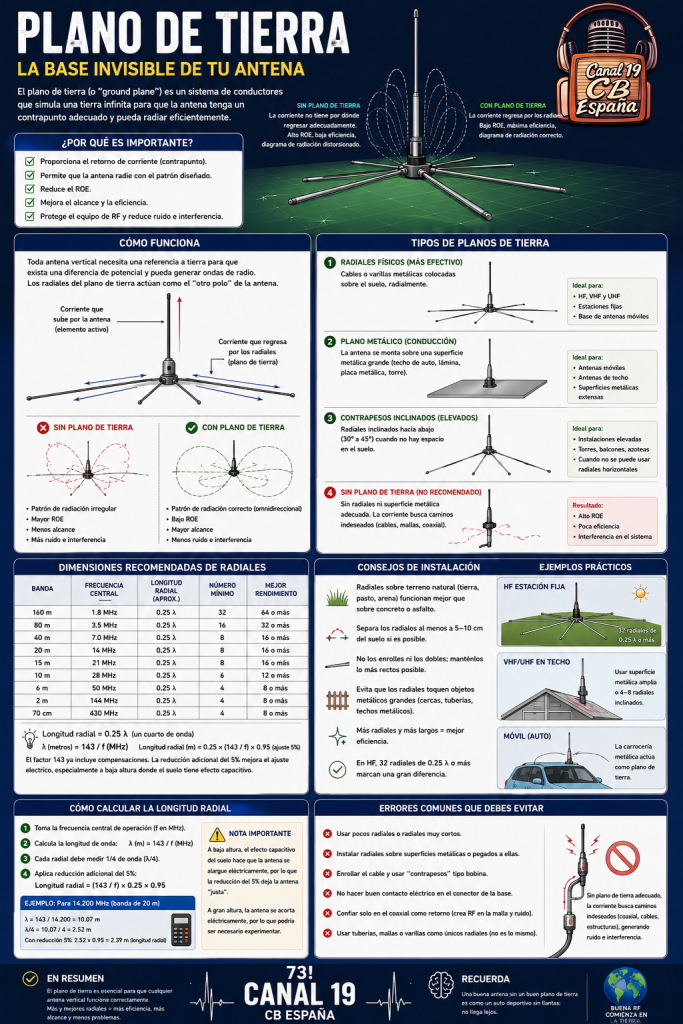

⚡ El plano de tierra
¿Qué es el plano de tierra?
En determinadas antenas, especialmente las antenas verticales de cuarto de onda, el plano de tierra es una parte fundamental del sistema radiante.
Los radiales crean un contrapeso que permite el retorno de la corriente de RF, reduciendo las pérdidas y mejorando la eficiencia del sistema.
Cuanto mejor sea este plano de tierra, menor será la energía desperdiciada y mayor será la señal radiada.
Beneficios de un buen plano de tierra
- Mayor eficiencia de transmisión y recepción.
- Reducción de la ROE (Relación de Ondas Estacionarias).
- Patrón de radiación más uniforme y predecible.
- Mayor alcance de las comunicaciones.
- Menor nivel de ruido e interferencias.
- Mejor aprovechamiento de la potencia del transmisor.
¿Qué puede utilizarse como plano de tierra?
Dependiendo de la instalación, el plano de tierra puede realizarse de diferentes formas:
- Radiales metálicos, la opción más eficaz para determinadas estaciones fijas.
- Superficies metálicas amplias, como tejados o placas conductoras.
- Contrapesos elevados, cuando no es posible instalar radiales sobre el terreno.
- La carrocería de un vehículo, que puede actuar como plano de tierra para muchas antenas móviles.
¿Qué ocurre si no existe un plano de tierra?
Una antena sin un plano de tierra adecuado puede seguir funcionando, pero puede hacerlo de forma considerablemente menos eficiente.
- ROE elevada.
- Menor alcance.
- Diagrama de radiación distorsionado.
- Corrientes de RF circulando por el cable coaxial.
- Incremento del ruido y de las interferencias.
- Mayor sensibilidad a los objetos metálicos cercanos.

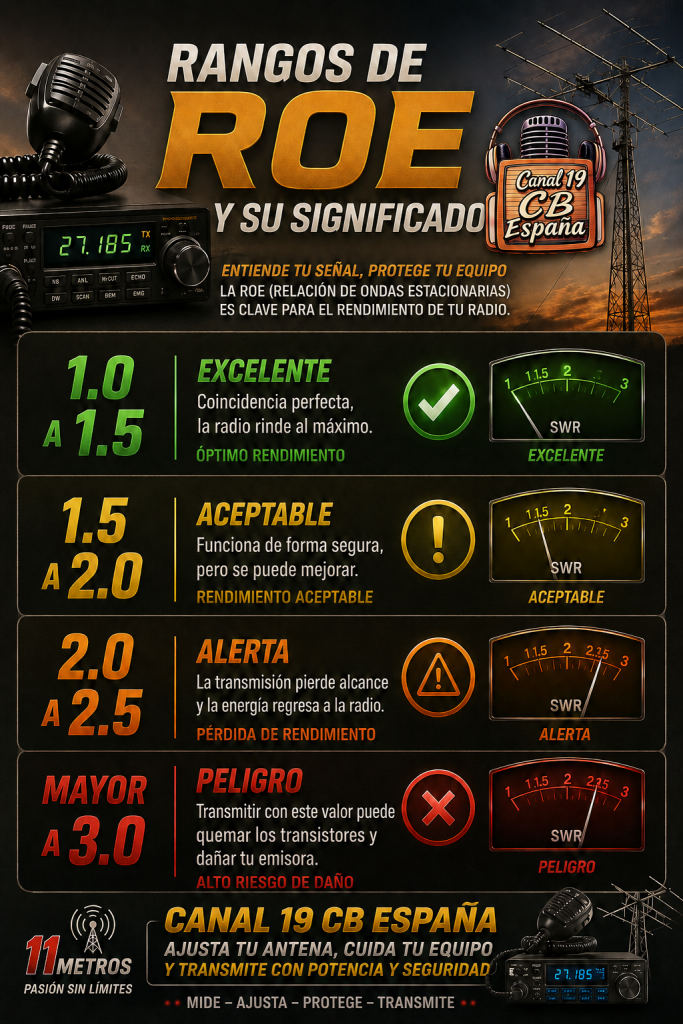

📊 Interpretación de los valores de ROE
La ROE, o Relación de Ondas Estacionarias, nos permite conocer cómo está adaptada nuestra antena al sistema de transmisión.
Cuanto más próximo sea el valor a 1:1, mejor será la adaptación entre la emisora, la línea de transmisión y la antena.
| ROE | Valoración | Significado |
|---|---|---|
| 🟢 1.0 – 1.5 | Excelente | Adaptación muy buena y máximo rendimiento. |
| 🟡 1.5 – 2.0 | Aceptable | La instalación funciona con normalidad. |
| 🟠 2.0 – 2.5 | Alerta | Conviene revisar y mejorar la instalación. |
| 🔴 Más de 3.0 | Peligro | No es recomendable transmitir hasta solucionar el problema. |
🟢 De 1.0 a 1.5 – Excelente
Es el rango ideal. La antena está correctamente ajustada y prácticamente toda la potencia disponible puede ser aprovechada por el sistema radiante.
- Máximo rendimiento.
- Mejor aprovechamiento de la potencia.
- Excelente adaptación de la instalación.
🟡 De 1.5 a 2.0 – Aceptable
La instalación funciona con normalidad, aunque todavía existe margen para mejorar el ajuste de la antena.
Recomendación: si es posible, realiza un ajuste para acercarte a una ROE de 1.5 o inferior.
🟠 De 2.0 a 2.5 – Alerta
En este rango aumenta la energía reflejada y es recomendable revisar la instalación.
Comprueba especialmente:
- La longitud de la antena.
- El cable coaxial.
- Los conectores.
- La masa o plano de tierra.
- La instalación y elementos metálicos próximos.
🔴 Superior a 3.0 – Peligro
Una ROE superior a 3 indica una adaptación deficiente. Transmitir de forma continuada en estas condiciones puede provocar un calentamiento excesivo de la etapa final de potencia y, dependiendo del equipo, llegar a producir averías.
📏 ¿Cómo medir la ROE?
Para medir la ROE se utiliza un medidor de SWR/ROE , conectado entre la emisora y la antena.
La comprobación debe realizarse en el canal o frecuencia donde normalmente se vaya a trabajar, ajustando la antena hasta obtener el valor más bajo posible.
📻 Radio Analógica
La esencia de la Banda Ciudadana
La radio analógica continúa siendo uno de los pilares de la Banda Ciudadana.
Permite establecer comunicaciones directamente entre estaciones sin depender de Internet, redes móviles o servidores externos.
En Canal 19 CB España fomentamos el uso responsable de la radio y las buenas prácticas durante los QSOs.
Escucha, identifica tu estación, respeta el turno y disfruta del QSO.
🌐 ¿Necesitas saber cómo funciona FRN?
Free Radio Network permite conectar estaciones de radio mediante Internet y crear redes digitales en las que pueden participar operadores de diferentes lugares.
En Canal 19 CB España disponemos de información específica para aprender a utilizar el cliente FRN.
📘 VER TUTORIAL DE FRN📱 Radio Digital · Zello
La radio también está en tu móvil
Zello permite utilizar el teléfono móvil como una herramienta de comunicación mediante redes de voz.
Es una alternativa interesante para mantener el contacto con otros miembros de la comunidad cuando no podemos utilizar directamente nuestra emisora.
Puedes participar en la comunidad digital de Canal 19 CB España desde cualquier lugar con conexión a Internet.
📱 PARTICIPAR EN ZELLO📖 TU LIBRO DE GUARDIA
Hemos creado un espacio para que puedas llevar tu actividad de radio siempre contigo. Crea tu estación, registra tus QSOs, guarda tus contactos y descubre otras estaciones dentro de la comunidad de Canal 19 CB España.
Tu estación · Tus contactos · Tus QSOs · Nuestra comunidad
🌍 Explora nuestra red de Radios
Encuentra enlaces y participa con nuestra comunidad de radioaficionados.
📡 ¿Necesitas saber cómo combinar radio analógica y digital?
En Canal 19 CB España también queremos ayudarte a descubrir las posibilidades que existen al combinar la radio tradicional con las plataformas digitales.
Próximamente incorporaremos nuevos tutoriales, explicaciones y ejemplos prácticos para que puedas aprender a utilizar estas tecnologías conjuntamente.
📘 VER TUTORIAL📻 La radio nos une
En Canal 19 CB España fomentamos
las buenas prácticas, el compañerismo y el respeto
dentro de la Banda Ciudadana.
Dedicar unos minutos a conocer nuestra instalación,
medir y ajustar la ROE, cuidar la antena y aprender
a utilizar correctamente nuestros equipos es una de
las mejores inversiones para disfrutar de unas
comunicaciones fiables.
¡Nos escuchamos en el Canal 19!
73 y 51
