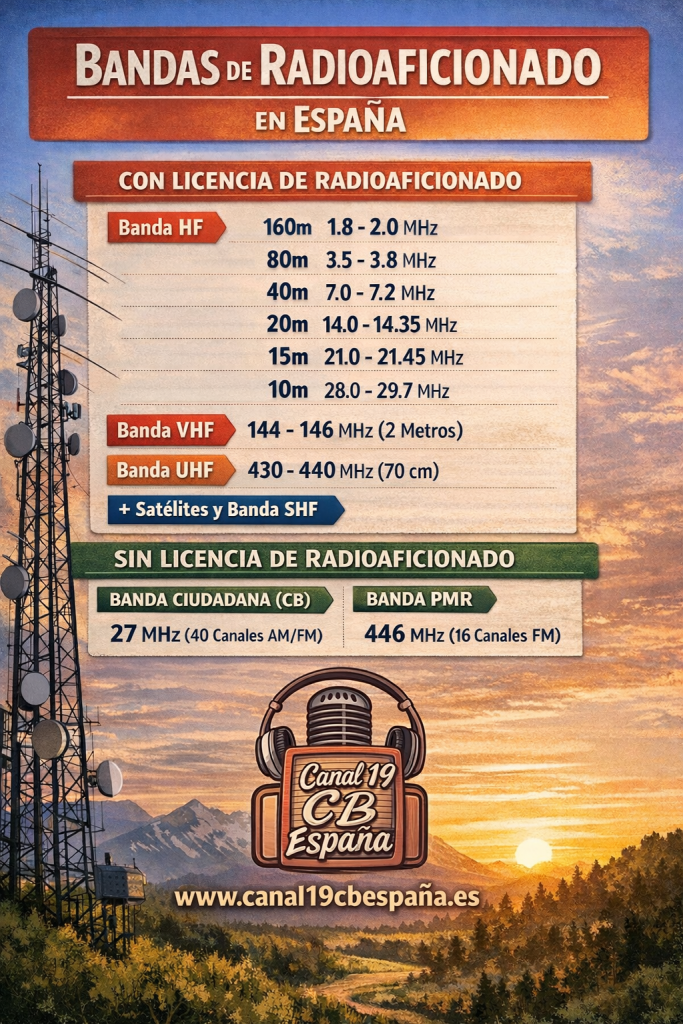

Bandas de Radioaficionado en España
Ondas Decamétricas (HF – Alta Frecuencia)
Estas bandas permiten comunicaciones a larga distancia (DX) gracias a que rebotan en la ionosfera.
10 metros: 28.000 – 29.700 kHz. Ofrece alcances globales con potencias bajas en picos solares
160 metros: 1.810 – 1.850 kHz. Conocida como «la banda top», ideal para contactos nocturnos.
80 metros: 3.500 – 3.800 kHz. Muy utilizada para redes regionales y nocturnas.
40 metros: 7.000 – 7.200 kHz. Probablemente la banda más popular para contactos nacionales durante el día y europeos por la noche.
20 metros: 14.000 – 14.350 kHz. La banda reina para el tráfico internacional (DX) a cualquier hora.
15 metros: 21.000 – 21.450 kHz. Muy dependiente del ciclo solar; excelente para largas distancias cuando el sol está activo.
Bandas WARC (Sin Concursos)
Son bandas estrechas donde, por acuerdo internacional, no se permiten competiciones (concursos), lo que las hace ideales para una radio más tranquila.
- 30 metros: 10.100 – 10.150 kHz (principalmente telegrafía y modos digitales).
- 17 metros: 18.068 – 18.168 kHz.
- 12 metros: 24.890 – 24.990 kHz.

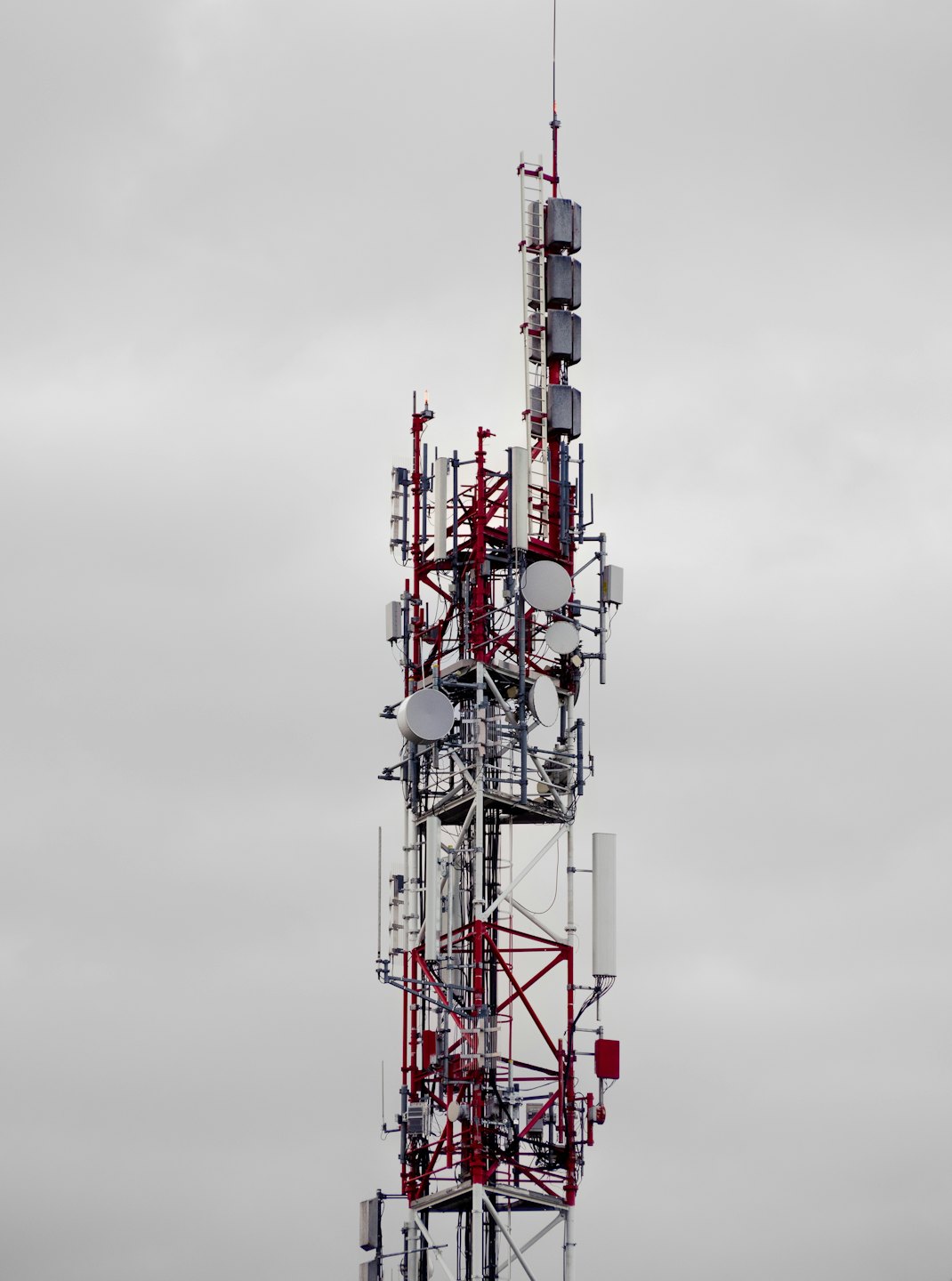

Muy Alta Frecuencia (VHF) y Ultra Alta Frecuencia (UHF)
Ideales para comunicaciones locales, repetidores y comunicaciones vía satélite.
- 6 metros (50 MHz): 50.000 – 52.000 kHz. Conocida como «la banda mágica» por sus aperturas esporádicas e impredecibles.
- 2 metros (VHF): 144.000 – 146.000 MHz. La más usada para repetidores locales y comunicaciones punto a punto de corto alcance.
- 70 cm (UHF): 430.000 – 440.000 MHz. Muy utilizada en entornos urbanos y para el tráfico de datos y satélites.
Diferencia con Bandas de Uso Libre
Es común confundirlas con las bandas que no requieren licencia, pero son servicios

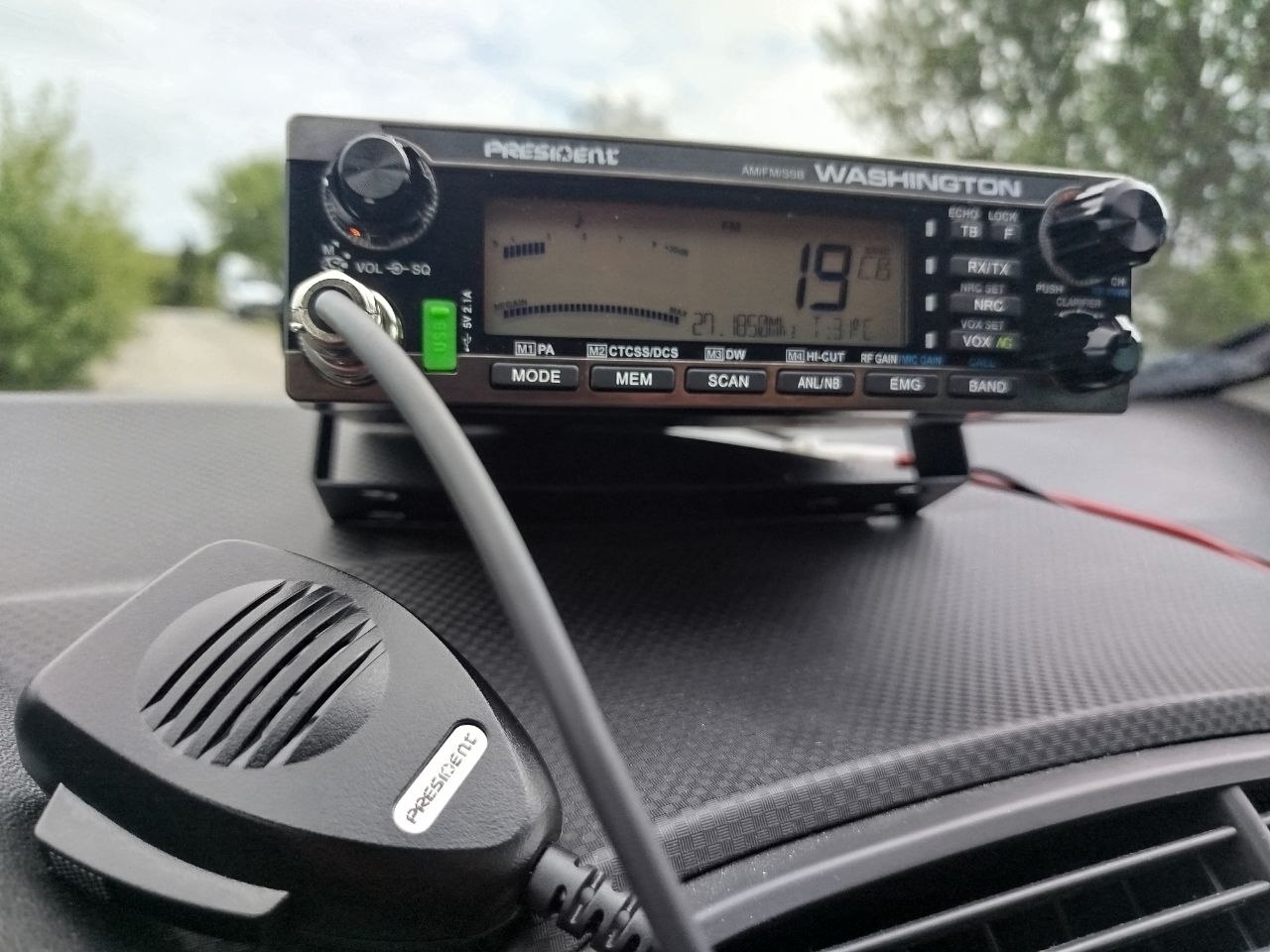

- CB (Banda Ciudadana): 27 MHz (26.965 – 27.405 MHz).
- PMR446: Pequeños walkie-talkies de uso doméstico en la zona de 446 MHz.
Códigos para los Radioaficionados
¿Conoces los diferentes códigos que utilizan los radioaficionados?
Para ello os mostramos un enlace para que podais estar conocerlos:
Permite a radioaficionados e ingenieros determinar la mejor frecuencia, hora y ubicación para establecer contacto, considerando factores como la ionosfera, la actividad solar y el terreno
Optimización de Comunicaciones
Ayuda a seleccionar la mejor frecuencia (MUF) para asegurar que la señal llegue a su destino, evitando la zona de silencio.
Predicción Ionosférica
Muestra cómo las capas de la ionosfera (D, E, F) reflejan las ondas, facilitando el contacto a larga distancia (DX) en bandas HF.
Planificación de Cobertura
Permite a ingenieros diseñar la ubicación de antenas y niveles de potencia para garantizar una cobertura eficaz, utilizando modelos empíricos o deterministas.
Monitoreo en Tiempo Real
Herramientas como los DX Clusters utilizan reportes de usuarios para mostrar qué bandas están activas y dónde se está escuchando una señal actualmente.
Análisis Geográfico
Visualiza las rutas de propagación y la «zona gris» (línea de amanecer/anochecer), lo que mejora la estrategia de comunicación
Mapas de Propagación
Estos mapas son esenciales para entender la influencia de la actividad solar (índices A y K) y la hora del día en la transmisión de señales.

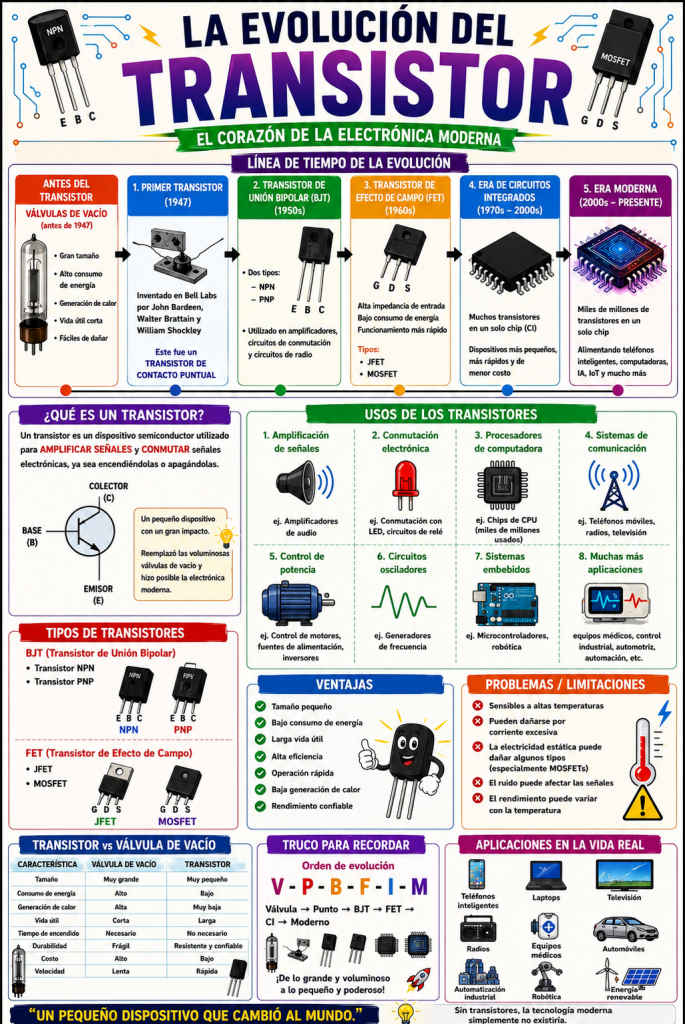

La Evolución del Transistor
El transistor es uno de los inventos más importantes de la historia de la tecnología. Desde su creación en 1947, reemplazó a las voluminosas válvulas de vacío, permitiendo el desarrollo de dispositivos electrónicos más pequeños, rápidos, eficientes y fiables.
A lo largo de su evolución surgieron diferentes tecnologías, como los transistores bipolares (BJT) y los transistores de efecto de campo (FET), especialmente los MOSFET, que hoy constituyen la base de los microprocesadores y circuitos integrados presentes en prácticamente todos los equipos electrónicos.
Su función principal es amplificar o conmutar señales eléctricas, lo que los convierte en componentes esenciales en sistemas de comunicación, computadoras, teléfonos inteligentes, equipos médicos, automatización industrial, robótica, automóviles y energías renovables.
Gracias a su reducido tamaño, bajo consumo energético, alta velocidad y gran fiabilidad, los transistores han hecho posible la revolución tecnológica de las últimas décadas. En la actualidad, un solo chip puede integrar miles de millones de transistores, impulsando avances en inteligencia artificial, Internet de las Cosas (IoT) y computación de alto rendimiento.
En definitiva, el transistor es un pequeño componente con un impacto gigantesco: la base sobre la que se construye la electrónica moderna.
¿Qué es el plano de tierra y por qué es tan importante?
En las antenas verticales, el plano de tierra (Ground Plane) es uno de los elementos más importantes para conseguir un funcionamiento eficiente. Aunque muchas veces pasa desapercibido, es el encargado de proporcionar el camino de retorno de la corriente de radiofrecuencia, actuando como el «otro lado» de la antena.
Cuando una antena transmite, la corriente no solo circula por el elemento radiante, sino que también necesita regresar al equipo. Si ese retorno no existe o es deficiente, la corriente buscará caminos alternativos a través de la malla del cable coaxial, la estructura del soporte o incluso otros elementos metálicos cercanos. Esto provoca pérdidas de rendimiento, alteraciones en el diagrama de radiación, aumento de la ROE y una mayor susceptibilidad al ruido e interferencias.
¿Cómo funciona?
En una antena vertical de un cuarto de onda (¼ λ), el plano de tierra sustituye eléctricamente a la mitad inferior de un dipolo. Esto se consigue mediante un conjunto de radiales, una superficie metálica o la propia carrocería de un vehículo, dependiendo del tipo de instalación.
Los radiales crean un contrapeso que permite el retorno de la corriente de RF, reduciendo las pérdidas y mejorando la eficiencia del sistema. Cuanto mejor sea este plano de tierra, menor será la energía desperdiciada y mayor será la señal radiada.
Beneficios de un buen plano de tierra
- Mayor eficiencia de transmisión y recepción.
- Reducción de la ROE (Relación de Ondas Estacionarias).
- Patrón de radiación más uniforme y predecible.
- Mayor alcance de las comunicaciones.
- Menor nivel de ruido e interferencias.
- Mejor aprovechamiento de la potencia del transmisor.
¿Qué puede utilizarse como plano de tierra?
Dependiendo de la instalación, el plano de tierra puede realizarse de diferentes formas:
- Radiales metálicos, la opción más eficaz para estaciones fijas.
- Superficies metálicas amplias, como tejados o placas conductoras.
- Contrapesos elevados, cuando no es posible instalar radiales sobre el terreno.
- La carrocería de un vehículo, que actúa como un excelente plano de tierra para antenas móviles.
¿Qué ocurre si no existe un plano de tierra?
Una antena sin un plano de tierra adecuado puede seguir funcionando, pero lo hará de forma muy ineficiente. Es habitual encontrar:
- ROE elevada.
- Menor alcance.
- Diagrama de radiación distorsionado.
- Corrientes de RF circulando por el cable coaxial.
- Incremento del ruido y de las interferencias.
- Mayor sensibilidad a los objetos metálicos cercanos.
Interpretación de los valores de ROE
🟢 De 1.0 a 1.5 – Excelente
Es el rango ideal. La antena está correctamente ajustada y prácticamente toda la potencia transmitida se irradia al aire.
Ventajas:
- Máximo rendimiento.
- Mejor alcance de las comunicaciones.
- Protección óptima de la emisora.
🟡 De 1.5 a 2.0 – Aceptable
La instalación funciona con normalidad, aunque todavía existe margen para mejorar el ajuste de la antena.
Recomendación: Si es posible, realiza un ajuste para acercarte a una ROE de 1.5 o inferior.
🟠 De 2.0 a 2.5 – Alerta
En este rango comienza a perderse parte de la potencia transmitida y aumenta la energía reflejada hacia la emisora.
Es recomendable revisar:
- La longitud de la antena.
- El cable coaxial.
- Los conectores.
- La masa o plano de tierra de la instalación.
🔴 Superior a 3.0 – Peligro
Transmitir de forma continuada con una ROE superior a 3 puede provocar un calentamiento excesivo de la etapa final de potencia y, en algunos equipos, causar daños en los transistores de transmisión.
No es recomendable transmitir hasta solucionar el problema.
¿Cómo medir la ROE?
Para medir la ROE se utiliza un medidor de SWR/ROE, conectado entre la emisora y la antena. La comprobación debe realizarse en el canal o frecuencia donde normalmente se vaya a trabajar, ajustando la antena hasta obtener el valor más bajo posible.

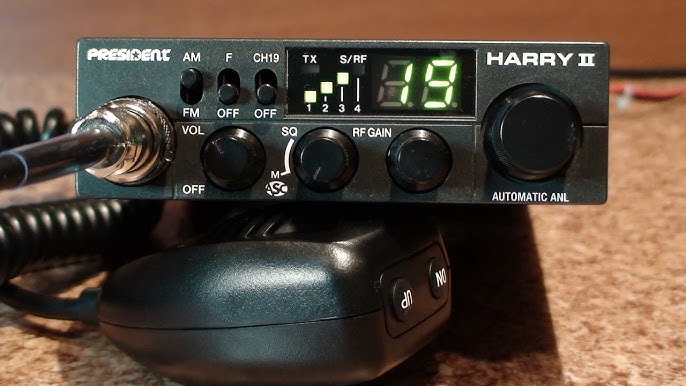

En Canal 19 CB España fomentamos las buenas prácticas en la Banda Ciudadana. Dedicar unos minutos a medir y ajustar la ROE es una de las mejores inversiones para disfrutar de unas comunicaciones fiables y sacar el máximo partido a tu estación de radio. ¡Nos escuchamos en el Canal 19! 73 y 51.
¿NECESITAS SABER COMO FUNCIONA
?
En este apartado te dejamos un Tutorial de como utilizar Cliente FRN V.14 versión Holandesa
¿NECESITAS SABER COMO COMBINAR RADIO ANALÓGICA Y DIGITAL?
En este apartado te dejamos un Tutorial de como puedes hacerlo…
Explora nuestra red de Radios Digitales y Analógicas.
Encuentra enlaces y participa con nuestra comunidad de radioaficionados.
Radio Análogica
Conoce nuestras Emisisiones
Radio Análogica y Digital
Descubre cómo conectarte vía FRN o Analógico.
Radio Digital

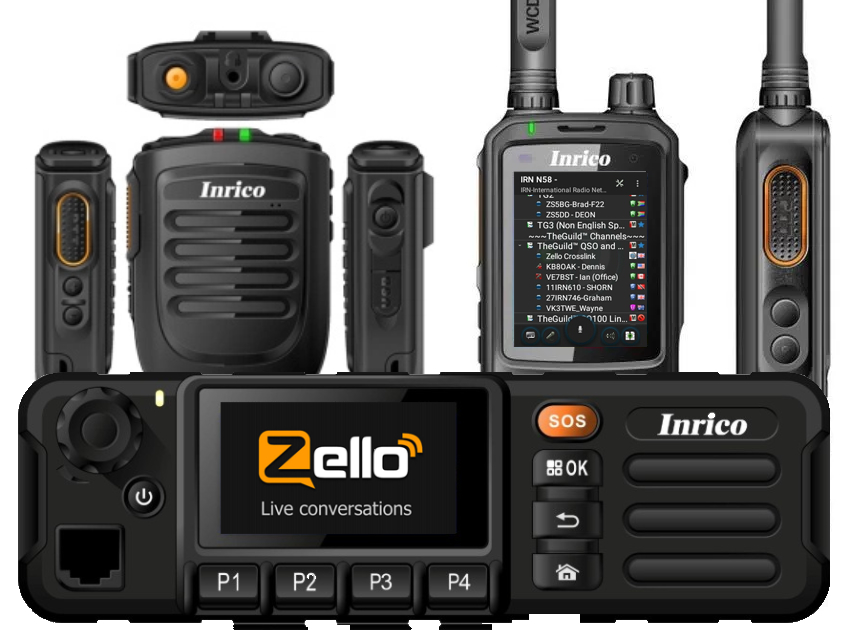

Conoce a los entusiastas desde Zello
